材料
1. AcSiP S76S LoRa積木式模組與0dB天線
2. MQ-9一氧化碳CO感測模組
3. Arduino Mega 2560
4. 一些公對母、公對公杜邦線
5. 一台LoRa Gateway；道理就像一般所使用的閘道器一樣，只是從不同網段的轉送，變成LoRa與網際網路間的轉送。我們這次用Kiwitec TLG2901 High Capacity Gateway。
這裡跟大家說明一下：LoRa若要能夠接通必須要有兩個關鍵。如前述所言，一個是頻率、一個是Key，像是AcSip S76S這個LoRa積木式模組出廠時設定為868MHz，但能用韌體調整為915MHz，所以使用上請先記得參考LoRa模組以及Gateway的說明書確定。
硬體接線

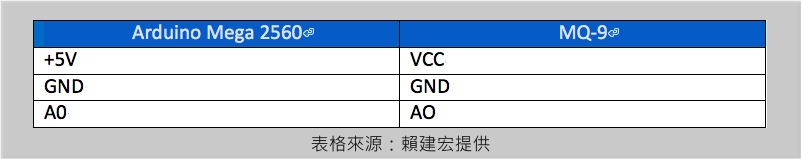

對於MQ-9一氧化碳感測模組，可以參考下表：

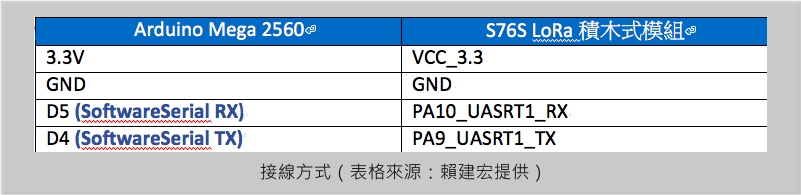

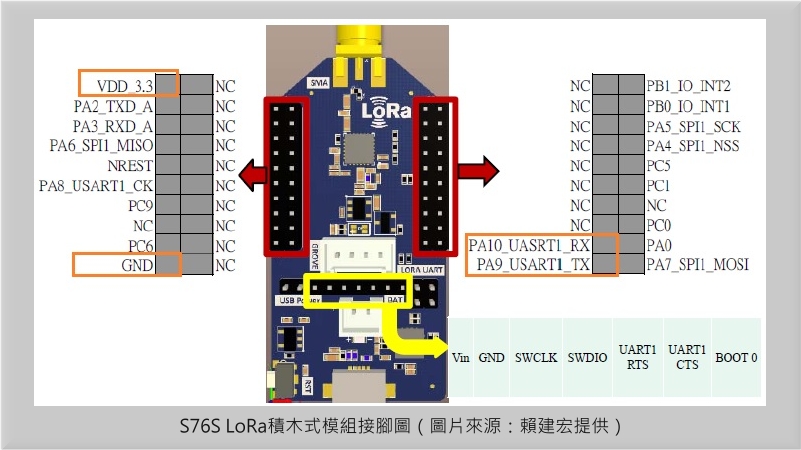

以下為AcSiP S76S LoRa積木式模組的腳位圖，接線的方式如下圖。
特別提醒一下，S76S模組內部已經有跳線將TX、RX能直接對應到使用者的電路上，所以請勿反接。
軟體部分
LoRa傳輸的時候，LoRa node上的程式有三個項目要做：
A. 加入ABP，Key與Server設定的Device相同，就能成功把payload解密
B. LoRa node決定用哪個Port用來發送訊息
C. 決定用確認（cnf）或非確認（ucnf）的方式來傳輸訊息給LoRa Server
我們採用非確認的方式，Port在我們這裡是設定為2。至於傳輸的命令嘛~~就跟透過Serial把字串輸出給device一樣，夠容易吧！
----------
延伸閱讀 AcSipS76S原始程式碼
#include <SoftwareSerial.h>
SoftwareSerial lora(5, 4);
#define TX_PORT 2 // Up to gateway definition #define RX_PORT 1
char dat[64];
void setup() { // put your setup code here, to run once: Serial.begin(9600); lora.begin(115200); delay(1000);
lora.print(“mac join abp”); // Join your ABP delay(5000); }
void loop() { int len = lora.available(); if( len > 0 ) { lora.readBytes(dat, len); for(int x=0; x < len; x++) { Serial.print((char)dat[x]); } }
// put your main code here, to run repeatedly: float sensor_volt; float RS_gas; // Get value of RS in a GAS float ratio; // Get ratio RS_GAS/RS_air int sensorValue = analogRead(A0); float R0 = 2.10;
sensor_volt=(float)sensorValue/1024*5.0; RS_gas = (5.0-sensor_volt)/sensor_volt; // omit *RL
/*-Replace the name “R0” with the value of R0 in the demo of First Test -*/ ratio = RS_gas/R0; // ratio = RS/R0 /*———————————————————————–*/
Serial.print(“sensor_volt = “); Serial.println(sensor_volt); Serial.print(“RS_ratio = “); Serial.println(RS_gas); Serial.print(“Rs/R0 = “); Serial.println(ratio);
Serial.print(“ ”);
sprintf(dat, “mac tx ucnf %d %04d”, TX_PORT, sensorValue); lora.print(dat);
delay(30000); }
-----------
展示
以下影片中更詳細介紹如何用Arduino Mega 2560搭配LoRa S76S以及Kiwi LoRa Gateway來做CO感測。
結語
這次能有這種機會接觸LPWAN領域更多的項目，實在是機會難得！說真的以 「私有雲」 的概念來說，LoRa已經是可圈可點；以AcSip製作的模組來說，相容性證實頗高，的確可以考慮在 「私有雲」的市場上開發應用。
